組合式電纜支架組成部分

　組合式電纜支架是由托臂、立柱和連接螺栓組成。立柱為槽型材料，可根據需要任意截取長度，調節層高，自由裝配；托臂有十種規格供選擇，滿足不同長度和荷載要求。

托臂裝配連接螺栓規格為M8*65，立柱固定膨脹螺栓為M12。

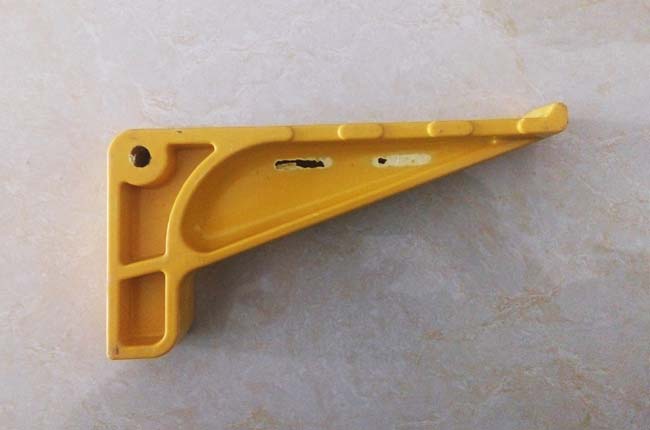

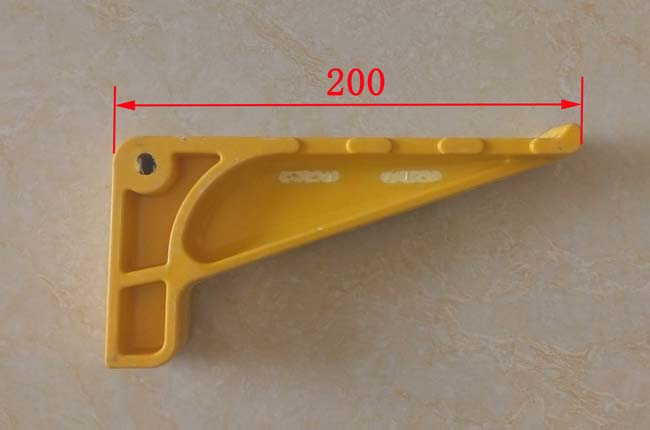

組合式玻璃鋼電纜支架的優勢

安裝方便、比重小、機械強度高、耐腐蝕、安裝快捷、使用壽命長；在電纜溝內設計使用壽命為50年，地面為25年。

安裝方式：

　組合式玻璃鋼電纜支架由電纜支架、立柱和連接銷、固定帽組成，其立柱可根據需要任意截取長度，調節層高，自由裝配，滿足不同長度荷載要求

1、根據電纜溝、電纜渠道的凈寬及電纜型號大小選擇支架規格，如有特殊需要，可根據實際情況制定。

2、將固定立柱的膨脹螺栓(M12x100或120mm)按設計要求尺寸裝入溝臂內。

3、將立柱與固定在溝臂上螺栓按順序安裝并固定好，然后將支架嵌入立柱槽內，使支架上的孔眼對準立柱槽邊側眼位，用連接銷栓穿住，兩邊用塑料帽固定住。

4、安裝宜水平走向，如傾斜則需要采用其它措施固定電纜。

5、要求平衡、豎直，同側支架水平間距80厘米，雙側支架錯開安裝，保證支架均衡承載。

6、固定墻面須平整，保證立柱受力面積，避免扭曲，鋪設電纜時，宜采用自上而下鋪設，拖動電纜時宜水平拖動。

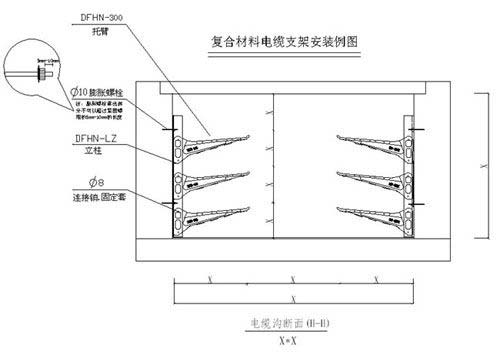

安裝圖紙：
